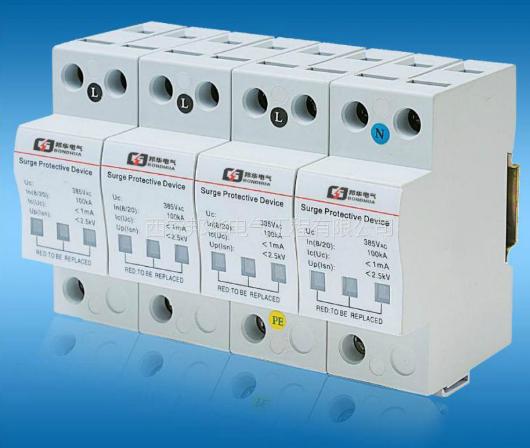

ZYSPD100K385B 浪涌
閱讀次數：923 發布時間：2020-07-23
產品描述
主要用于低壓電網中交流供電的電源線路及其設備的防雷（電涌）保護
l 放電電流大，響應時間快
l 模塊化結構，易于安裝和維護
l 多功能連接端口，可接導線和匯流排
l 具有過熱、過流雙重脫扣裝置，安全可靠
l 具有受損失效顯示窗口、可配置遠程遙信告警端子(-FM)
產品參數：
產品型號 | ZYSPD100K... | |||
460B | 420B | 385B | ||
標稱電壓 | Un | 220V AC | ||
額定電壓 （最大持續操作電壓） |
Uc
| 460V AC | 420V AC | 385V AC |
標稱放電電流（8/20μs） | In | 50KA | ||
最大放電電流（8/20μs） | Imax | 100KA | ||
電壓保護水平 在5KA時 在In時 | Up |
＜1.2KV ＜2.3KV |
＜1.2KV ＜2.2KV |
＜1.2KV ＜2.0KV |
泄漏電流 | IL | ＜20μA | ||
響應時間 | tA | ＜25ns | ||
環境溫度 | -40/+80℃ | |||
安裝方式 | 35mm電氣安裝導軌 | |||
連接導線截面 | 10-25mm2 多股導線 | |||
外殼材料 | 阻燃PBT | |||
防護等級 | IP20 | |||
規格尺寸 | 90×36×60mm | |||
安裝應用
該防雷器采用并聯的方式與交流供電電源線路相連接，然后與地網相接；接線方式如圖所示。安裝時，防雷器接線端的一端接交流電源線的相線；另一端則接地線；接線方式為螺絲緊固式；連接線為10-25mm2的多股導線。
