概述

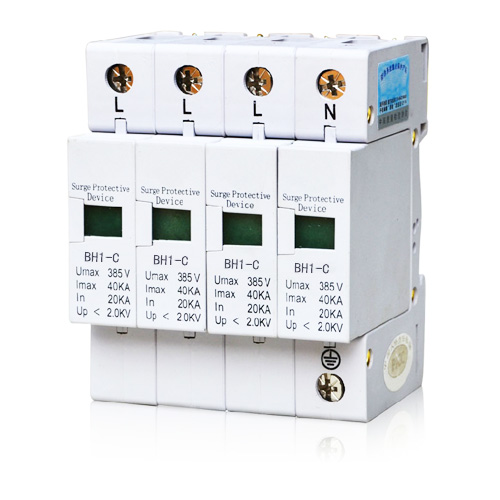

　　MRP (SLP)一B系列電涌保護器(以下簡稱SPD)適用于交流50/60Hz，額定電壓至380V的IT、TT、TN-C、TN-S、TN-C-S等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。

　　MRP (SLP)一C系列電涌保護器(以下簡稱SPD)適用于交流50/60Hz，額定電壓至380V的I T、TT、TN-C、TN-S、TN-C-S等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643-1：1998-02標準的第II級電涌保護器。C類電涌保護器。

　　SPD具有共模(MC)和(MD)差模保護方式。

　　SPD符合GB18802. 11I EC61643-1。

工作原理

　　在三相四線制系統中，三條相線和一條零線對接地線之間均有保護器（見圖1）。在正常情況下保護器處于高電阻狀態，當電網因雷擊或者其它原因出現浪涌過電壓時，保護器將立即在納秒級時間內迅速導通，將浪涌過電壓引入大地，從而保護了電網上的用電設備。當該浪涌電壓通過保護器，且消失后保護器重新變到高電阻狀態，從而不影響電網的正常運行。

　　SPD為一端口，防觸電保護，戶內式固定安裝，電壓限制型。

　　SPD內置脫離器，當SPD因過熱、擊穿失效時，脫離器能自動的將其從電網上脫離，同時給出指示信號。

　　SPD正常工作時可視窗口顯示綠色，失效脫離后顯示失效。

　　1P+N，2P+N，3P+N的SPD由1P，2P，3P的SPD+NPE零地保護模塊組成，應用于TN-S、TN-C-S等供電系統。

安裝

　　采用35mm的標準導軌安裝，連接銅質導線為2.5”35mm2。

　　SPD每極必須設置保護一使用熔斷器或小型斷路器雷電流SPD保護，用于SPD擊穿后短路保護。

　　安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、有線電視機房、消防中心、別墅住房配電箱等。
